井下煤仓重锤式煤位监测装置

一、概述

井下煤仓重锤式煤位监测装置采用重锤式煤位计，实现对井下煤仓煤位的在线监测功能。井下煤仓重锤式煤位监测装置分为手自动两种运行状态，可通过旋钮方便的实现两种状态的转换。手动状态下，操作人员可就地通过按钮实现测量工作；自动状态下，该装置每过半个小时自动实现一次煤位测量任务，并具有防煤砸埋功能。可根据用户需要提供MODBUS-RTU数据远传功能，并可提供以太网的数据集成功能，方便煤矿调度平台的接入。

二、装置工作原理

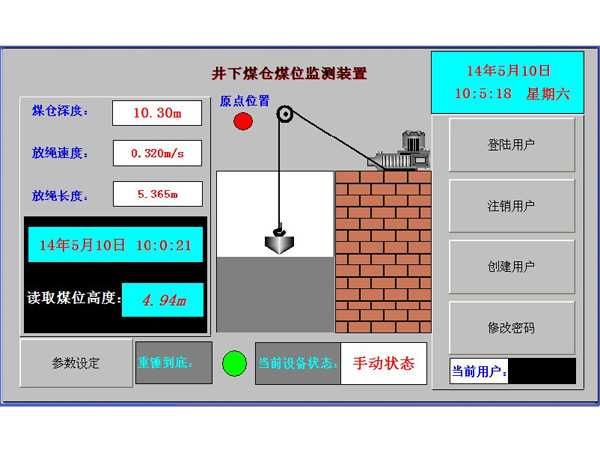

井下煤仓重锤式煤位监测装置主要由旋转电机、滚筒、重锤式煤位计、煤流监测传感器、矿用防爆控制箱和矿用本安触摸屏等组成。装置下放重锤，到煤仓煤顶后，自动锁存测量时间和煤位高度，然后提升到原点位置，等待下次测量。本装置具有抗干扰性强、测量精度高、测量时间短、操作方便等特点。
